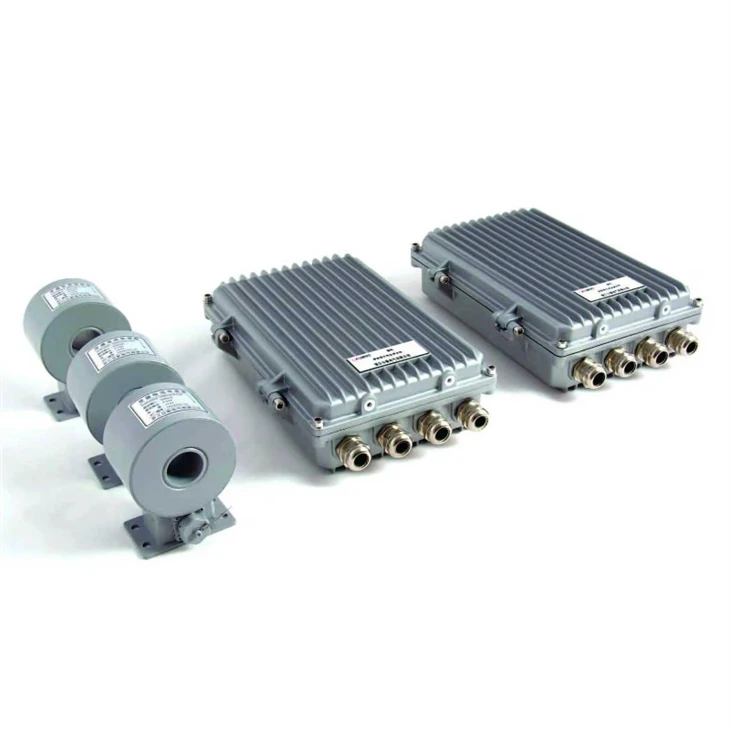

Nadzor odvodnika prenapona
Sistem za nadgledanje odvodnika prenapona meri punu struju (100 μA–50mA) sa preciznošću otporne struje od ±5% i obezbeđuje snimanje udara groma. Koristi visoko{4}}precizne senzore struje nulte struje-i mikroprocesore visokih{6}}performansi za vrhunsku tačnost i pouzdanost. Potpuno usklađen sa IEC 61850 protokolom, sistem pruža sveobuhvatno praćenje stanja GIS-a i inteligentno rano upozorenje, podržavajući siguran i stabilan rad električne mreže.
Opis
Detalji sadržaja stranice
I. Kratak uvod o proizvodu
U području online nadzora elektroenergetske opreme, čvrsto vjerujemo da "stručnost gradi kvalitet, usluga stvara vrijednost." Partnerstvom s nama, dobijate pouzdana rješenja dokazana kroz godine primjene na terenu.
Koristimo prve{0}}komponente kao što su Honeywell senzori i industrijska-elektronika kako bismo osigurali stabilne performanse čak iu teškim okruženjima. Tehnološki, integriramo napredne metode uključujući UHF detekciju djelomičnog pražnjenja i senzor nultog-fluksa, sa svim indikatorima performansi potvrđenim na stotinama podstanica i potpunom usklađenošću sa IEC 61850. Za uslugu nudimo brzi odgovor 48 sati i sveobuhvatnu "konsijerž" podršku od dizajna do potpunog mira i održavanja.
II.Opis proizvoda
III. Parametri proizvoda
|
br |
Naziv parametra |
jedinica |
Standardne vrijednosti parametara |
|
|
1 |
tip senzora |
Senzor aktivnog nultog magnetnog fluksa koji prožima jezgro |
||
|
2 |
struja curenja |
opseg merenja |
mA |
0.1-650 |
|
rezoluciju |
μA |
10 |
||
|
greška merenja |
±1% ili ±10μA |
|||
|
3 |
otporna struja |
opseg merenja |
mA |
0.01-650 |
|
rezoluciju |
μA |
10 |
||
|
greška merenja |
±1% ili ±10μA |
|||
|
4 |
napon sabirnice |
opseg merenja |
kV |
35-1000 |
|
greška merenja |
% |
±0.5 |
||
|
5 |
Frekvencija sistema |
opseg merenja |
Hz |
46-60 |
|
greška merenja |
Hz |
±0.01 |
||
|
6 |
Harmonični napon |
opseg merenja |
vrijeme |
3,5,7,9 |
|
greška merenja |
% |
±2 |
||
|
7 |
temperatura okoline |
opseg merenja |
stepen |
－30-80 |
|
greška merenja |
stepen |
±0.5 |
||
|
8 |
temperatura i vlažnost |
opseg merenja |
% |
0-100 |
|
greška merenja |
% |
±3 |
||
|
9 |
period uzorkovanja |
min |
Manje ili jednako 5 |
|
|
10 |
Prikaz sadržaja |
Podaci o statusu (struja curenja, otporna struja) |
||
|
Tabela istorijskih podataka |
||||
|
Analiza trenda podataka |
||||
|
11 |
Životni vijek dizajna sistema |
godine |
Preko 8 godina |
|
IV. Detalji o proizvodu/prednosti
Opremljen visoko{0}}preciznim senzorom nulte struje-toka, uređaj minimizira faznu razliku tokom akvizicije struje curenja, osiguravajući tačne informacije o fazi za proračun otporne struje. Uključuje mikroprocesor visokih{3}}performansi i pažljivo dizajnirano kolo za obradu signala, pružajući vrhunske performanse i visoku preciznost mjerenja. Napravljen od visokopouzdanih elektronskih komponenti, nudi odlične temperaturne karakteristike i svojstva protiv starenja, što omogućava dugotrajan-pouzdan rad u elektroenergetskim sistemima. Jedinstveno strujno zaštitno kolo omogućava mu da izdrži različite impulsne struje munje uz održavanje pouzdanih performansi.
[Umetnuti sliku detalja o proizvodu ili odgovarajuću sliku]
V. Obim isporuke
|
br |
Naziv uređaja |
Specifikacije i modeli |
Napomene |
|
1 |

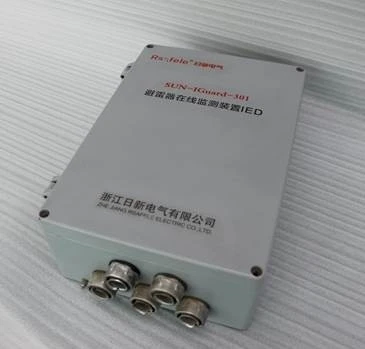

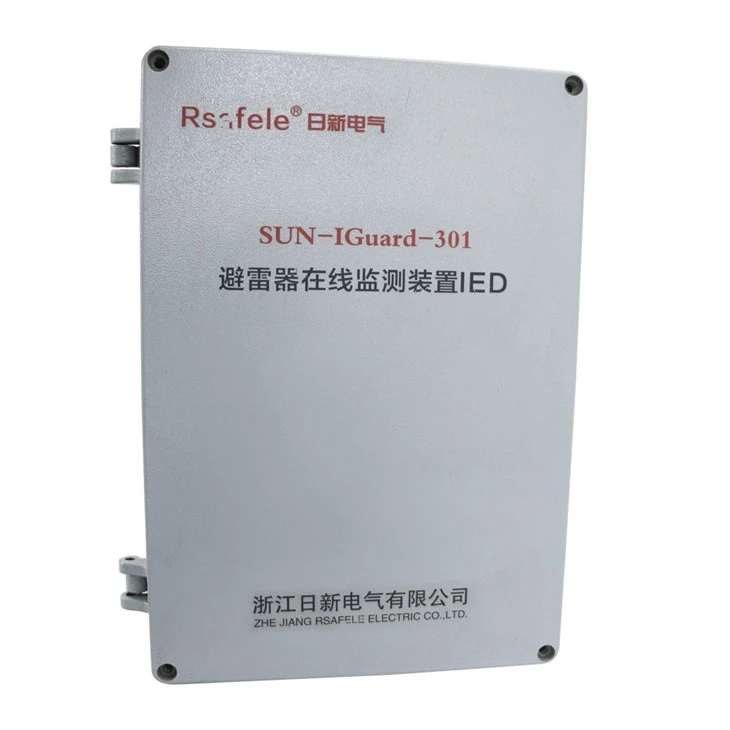

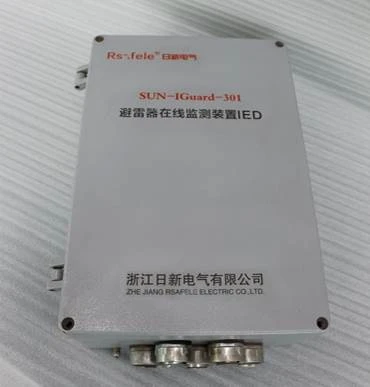

Nadzor odvodnika prenapona |
SUN{0}}IGuard-301 |
|
|
1.1 |
Industrial PC |
split-tip |
|
|
1.2 |
Uređaj za nadzor gromobrana |
Ispunite zahtjeve za preciznost mjerenja |
|
|
1.3 |
Uređaj za uzorkovanje napona sabirnice |
220kV pojedinačna sabirnica, jedan uređaj za nadzor potreban za svaku fazu |
VI. Prilagođena rješenja
Pružamo prilagođene usluge dizajna i nadogradnje GIS sistema za praćenje na mreži kako bismo zadovoljili vaše specifične operativne scenarije i zahtjeve praćenja. Ako imate dovoljno vremena za implementaciju sistema bez hitnih potreba za rješavanjem kvarova, možemo razviti prilagođeni sistem prema vašim individualnim specifikacijama za parametre praćenja jezgre, učestalost prikupljanja podataka, pragove upozorenja i komunikacijske protokole.
Koristeći visoko{0}}precizne senzore i industrijske-module za obradu podataka, sistem osigurava tačnost i stabilnost praćenja dok se prilagođava GIS opremi različitih nivoa napona. Ovo rješenje efektivno smanjuje dugoročne-troškove održavanja dok istovremeno podržava pouzdan dugotrajan-rad.
VII. Kvaliteta
U Rsafele Electricu upravljanje kvalitetom nema slijepih tačaka, pokrivajući cijeli proces od sirovina do gotovih proizvoda, oslanjajući se na stroge procese i pisane planove.
Kvalifikaciona asocijacija:Striktno se pridržavamo globalno priznatih propisa i protokola, integrirajući izvrsnost okoliša i upravljanje kvalitetom kroz životni ciklus proizvoda.
VIII. Slučajevi saradnje u stvarnom{1} svijetu
Proširenje glavnog transformatora Weda Bay #5 u Indoneziji je sada u funkciji. Sistem pruža-nadzor u realnom vremenu parametara performansi odvodnika prenapona uključujući ukupnu i otpornu struju. Koristeći visoko{4}}precizni senzor i inteligentnu analitiku, detektuje rano pogoršanje izolacije i izdaje proaktivna upozorenja, prelazeći održavanje sa periodičnih pregleda na strategije zasnovane na predviđanju stanja{5}}. Ovo povećava pouzdanost opreme, sprečava rizik od prekida rada i jača radnu sigurnost mreže.
IX. Scenariji aplikacija
• Udaljene podstanice i dalekovodi (npr. planine, pustinje, šume): Online praćenje omogućava daljinsku procjenu stanja, značajno smanjujući potrebu za rizičnim i skupim ručnim pregledima.
• Obalna ili industrijska područja: Odvodniki se ovdje suočavaju sa ubrzanim starenjem zbog slanog spreja ili hemijskog zagađenja. Sistem pruža-podatke o performansama izolacije u realnom vremenu, omogućavajući pravovremeno i podacima{2}}održavanje u odnosu na periodične provjere.
• Kritični objekti (npr. Centri podataka, Postrojenja poluprovodnika, Finansijska čvorišta): Za ove korisnike čak i minut nestanka struje rezultira značajnim gubicima. Online nadgledanje služi kao preventivna "ispostava" za mrežnu infrastrukturu.
• Ključne urbane mreže i ključne podstanice: Sprečava kvarove odvodnika da izazovu loše operacije ili kaskadne nestanke struje, povećavajući pouzdanost mreže.
X. Naša usluga
Naš-servis i tehnički tim svečano obećava:
Posvećenost kvalitetu:
Sva oprema i kupljene komponente su potpuno novi i kvalifikovani proizvodi, sa obezbeđenim sertifikatima kvaliteta.
Nakon{0}}garancija:
Besplatno rukovanje greškama u dizajnu, proizvodnji i materijalu tokom garantnog roka; doživotno plaćeno održavanje nakon garantnog roka.
Rezervni dijelovi i dokumentacija:
Obezbjeđenje rezervnih dijelova, kompletne tehničke dokumentacije i crteža prema ugovoru.
Saradnja i saradnja:
Aktivna saradnja u koordinaciji interfejsa i striktnom poštovanju ugovornih i dogovorenih sporazuma.
XI. Vodiči o korištenju proizvoda, rješenja i obavijesti o tehničkim problemima
1. Rad i održavanje
Tokom rada, nadzor odvodnika prenapona prikazuje struju curenja i kumulativni broj akcija odvodnika na svom prednjem panelu. Ovi podaci se također prenose integriranoj jedinici za nadzor i na kraju se prikazuju na pozadinskom dijelu nadzora.
U normalnom radu, sistem SUN-IGuard-301 pokazuje sljedeće karakteristike:
Digitalni displej-na prednjem panelu ostaje stalno upaljen, prikazujući vrijednost struje curenja i broj akcija.
Podaci prikazani na sistemu moraju odgovarati podacima prikazanim na backend-u za praćenje.
Struja curenja bi tipično trebala biti 0,3–0,5 mA za odvodnike ispod 220 kV i 2–5 mA za odvodnike napona 330–750 kV.
Ako bilo koja od ovih karakteristika nije ispunjena tokom inspekcije, to ukazuje na kvar sistema koji zahtijeva ispitivanje.
2. Informacije o naručivanju
Molimo navedite nivo napona sistema, kompletan naziv modela, potrebnu količinu i sve posebne zahtjeve prilikom naručivanja.
XII. Pakovanje i transport
XIII. Factory Strength
1. Kvalifikacioni sertifikati
2. Inovativne tehnologije/sposobnosti
(1) Visokotehnološki certifikat preduzeća
(2) Izveštaj o ispitivanju proizvoda
3. Prednosti lanca nabavke
Vertikalna integracija osnovnih komponenti: Nezavisno istražujemo, razvijamo i proizvodimo naše osnovne jedinice za praćenje, uključujući ključne module za prikupljanje podataka i komunikaciju. Ova kontrola nad osnovnim tehnologijama za visoko{1}}precizno otkrivanje struje curenja i obradu signala osigurava tačnost podataka, dugoročnu-stabilnost i stvara tehnološku barijeru. Garantuje potpunu autonomiju i upravljivost od senzora jezgre do računarstva rubova.
Agilna lokalizirana saradnja: Uspostavili smo duboku integraciju sa visoko-partnerima u lancu snabdijevanja u regijama delte rijeke Jangce i Biserne rijeke. Strateška partnerstva sa dobavljačima precizne elektronike i metalnih komponenti omogućavaju efikasan, kratki-model snabdijevanja. To nam omogućava da brzo odgovorimo na narudžbe, olakšavamo fleksibilno prilagođavanje i pruža značajne prednosti u kvaliteti proizvoda, kontroli troškova i rokovima isporuke, dok osiguravamo pravovremenu tehničku podršku i sigurnost lanca nabavke za globalne kupce.
4. Profesionalna proizvodna oprema (CNC)
XIV.FAQ
P1: Koji je glavni način kvara GIS odvodnika prenapona?
A1: Starenje varistora, koje povećava struju curenja i može dovesti do toplotnog bijega, uzrokujući kratki-spoj ili eksploziju.
P2: Koji su ključni parametri za praćenje?
A2: Ukupna struja i otporna struja. Otporna struja je kritičan indikator za starenje varistora.
P3: Šta još treba pratiti osim trenutnog?
A3: Brojač rada (za praćenje događaja prenapona) i gustina SF6 gasa (da bi se osigurala odgovarajuća izolacija).
P4: Kako se ocjenjuje starenje ili abnormalnost odvodnika?
A4: By analyzing trends and comparisons: a steady rise in resistive current, a significant increase from baseline (e.g., double), or a large imbalance between phases (e.g., >30%).
P5: Koje radnje treba preduzeti ako su podaci nenormalni?
A5: Prvo provjerite tačnost podataka. Za spori trend, povećajte učestalost praćenja. Za naglo povećanje ili prekoračenje praga, planirajte trenutno gašenje i zamjenu zbog visokog rizika od kvara.
